13DS1C Series

经济型1瓦1.5KV及3KV隔离电压18PIN&22PIN SMD 直流对直流电源转换器(13DS1C)  经济型1瓦1.5KV及3KV隔离电压18PIN&22PIN SMD 直流对直流电源转换器(13DS1C)

经济型13DS1C系列是一款1瓦的直流对直流电源转换器，不但价格低廉，且具有多项优势，具备1.5KV及3KV隔离电压，有单输出和双输出规格，使用18PIN & 22PIN SMD封装。操作环境温度从-40°C至+105°C，效率最高可达到85%，产品包装材质符合UL94V-0规范，出货前经过100%高温预烧测试。

元册科技的直流对直流电源转换器产品皆符合RoHS认证，并且可以接受产品客制化，售后提供产品3年保固。

功能&特点

  • 18PIN&22PIN SMD 包装。
  • 效率高达85%。
  • 非稳压输出类型。
  • 1.5KVDC 及3KVDC 隔离电压。
  • 工业标准引脚。
  • 操作环境温度：-40°C 至+105°C。
  • 空载输入电流低至5mA。

产品应用

  • 工业设备。
  • 电子仪器。
  • 无线网络。
  • 电信/数据通信。
  • 测量技术。


除非有特别定义，否则额定输入电压和额定输出电流值一般指在常温25度环境下

型号 输出电压 输出电流 效率 电容负载 包装形式
Vdc 满载
(mA)		 %TYP μF
13DS1C-05S03N(H3) 3.3 303 74 2400 1
13DS1C-05S05N(H3) 5 200 82 2400 1
13DS1C-05S09N(H3) 9 112 83 1000 1
13DS1C-05S12N(H3) 12 84 83 560 1
13DS1C-05S15N(H3) 15 67 83 560 1
13DS1C-05S24N(H3) 24 42 85 220 1
13DS1C-05D03N(H3) ±3.3 ±150 74 ±1200 1
13DS1C-05D05N(H3) ±5 ±100 82 ±1200 1
13DS1C-05D09N(H3) ±9 ±56 83 ±470 1
13DS1C-05D12N(H3) ±12 ±42 83 ±220 1
13DS1C-05D15N(H3) ±15 ±34 83 ±220 1
13DS1C-05D24N(H3) ±24 ±21 85 ±100 1
13DS1C-05S03N2(H3) 3.3 303 74 2400 2
13DS1C-05S05N2(H3) 5 200 82 2400 2
13DS1C-05S09N2(H3) 9 112 83 1000 2
13DS1C-05S12N2(H3) 12 84 83 560 2
13DS1C-05S15N2(H3) 15 67 83 560 2
13DS1C-05S24N2(H3) 24 67 83 560 2
13DS1C-05D03N2(H3) ±3.3 ±150 74 ±1200 2
13DS1C-05D05N2(H3) ±5 ±100 82 ±1200 2
13DS1C-05D09N2(H3) ±9 ±56 83 ±470 2
13DS1C-05D12N2(H3) ±12 ±42 83 ±220 2
13DS1C-05D15N2(H3) ±15 ±34 83 ±220 2
13DS1C-05D24N2(H3) ±24 ±21 85 ±100 2
13DS1C-05S03N3(H3) 3.3 303 74 2400 3
13DS1C-05S05N3(H3) 5 200 82 2400 3
13DS1C-05S09N3(H3) 9 112 83 1000 3
13DS1C-05S12N3(H3) 12 84 83 560 3
13DS1C-05S15N3(H3) 15 67 83 560 3
13DS1C-05S24N3(H3) 24 42 85 220 3
13DS1C-05D03N3(H3) ±3.3 ±150 74 ±1200 3
13DS1C-05D05N3(H3) ±5 ±100 82 ±1200 3
13DS1C-05D09N3(H3) ±9 ±56 83 ±470 3
13DS1C-05D12N3(H3) ±12 ±42 83 ±220 3
13DS1C-05D15N3(H3) ±15 ±34 83 ±220 3
13DS1C-05D24N3(H3) ±24 ±21 85 ±100 3
Note：
No suffix is standard isolation (1.5KVDC) eg, 13DS1C-05S05N,13DS1C-05D05N2 *add suffix “H3” for 3KVDC isolation, eg,13​​DS1C-05S05NH3, 13DS1C-05D12N3H3

输入规格

参数 条件 最小值 标准值 最大值 单位
电压精准度 Vo,Io Nom 4.5 5 5.5 Vdc
输入滤波器 Capacitor

输出规格

参数 条件 最小值 标准值 最大值 单位
输出电压精准度 100% full load     ±5 %
最小负载 without suffix     1 Sec
线性稳压率 For 1.0% OF Vin   1.2   %
负载稳压率 3.3V(10% To 100% FL)   15 20 %
5V(10% To 100% FL)   10 15 %
9V(10% To 100% FL)   8 10 %
12V(10% To 100% FL)   7 10 %
15V(10% To 100% FL)   6 10 %
24V(10% To 100% FL)   5 10 %
涟波杂讯 BW=DC To 20MHz @Other Vo   30 75 mVp-p
BW=DC To 20MHz @24V Vo   50 100 mVp-p

通用规格

参数 条件 最小值 标准值 最大值 单位
绝缘阻抗 500Vdc 1000     MΩ
隔离电压 Input-output,100KHz/0.1V   20   pF
切换频率 Full load, nominal input   350   KHz
操作温度范围   -40   +105 °C
储存温度范围   -55   +125 °C
湿度 Non Condensing     95 %
冷却方式 Free air Convection
外壳材质 DAP
平均失效时间 MIL-HDBK-217F @25°C 3500000     Hours
重量 Package 1/2/3 1.36 g

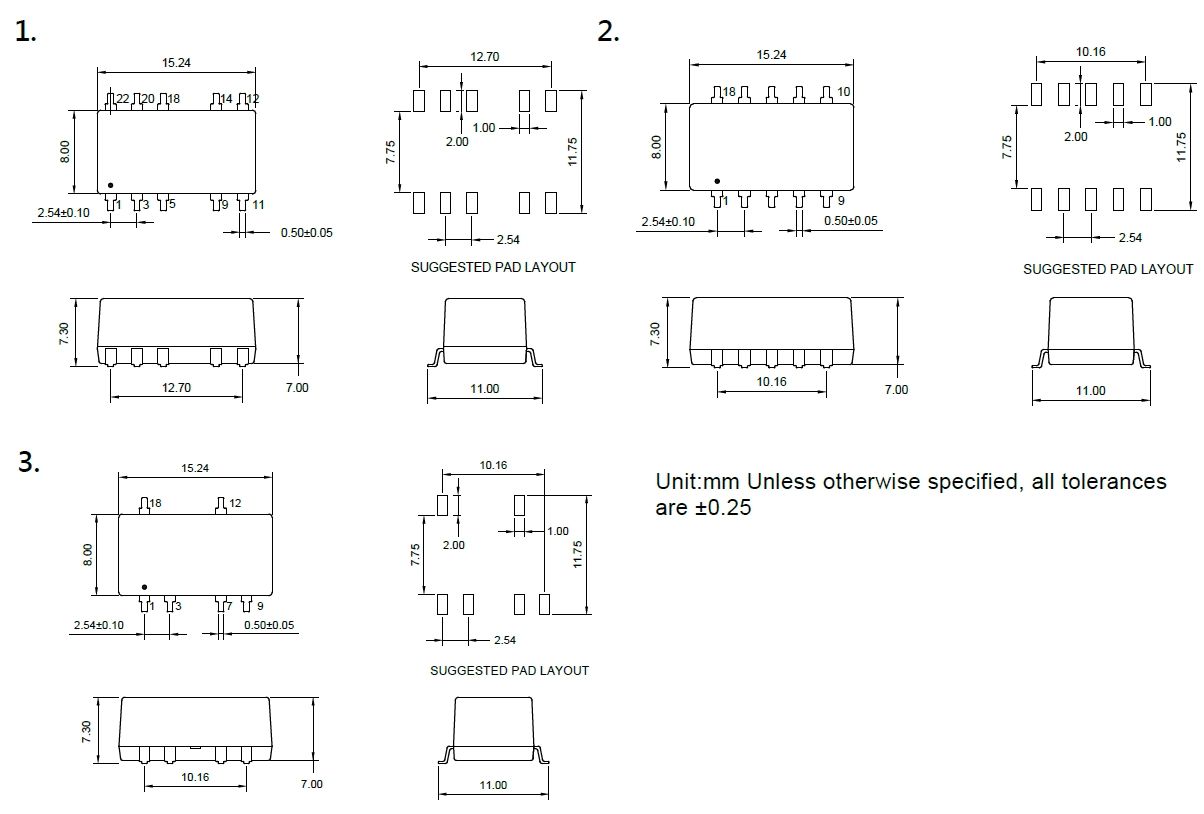

尺寸 Package 1/2/3 15.24X8.0X7.3 mm

产品认证
